Mecanismo de un interruptor terminal neumoeléctrico.

mecanismo de un interruptor terminal neumoelectrico, Mecanismos eléctricos complejos

Mecanismos eléctricos complejos
Mecanismos de otros dispositivos especiales
Mecanismo de un interruptor terminal neumoeléctrico.

La conexión de los contactos de mando 1 se efectúa por la acción de la presión del aire sobre el émbolo 3, y la desconexión, con ayuda del muelle 2.

Más simple no pùede estar.

Opción 1: Descargar (*.pdf)

Opción 2: Descargar (*.rar)

Descargar diseño de mecanismo de una señal eléctrica acústica con órgano elástico

mecanismo de una señal electrica acustica con argano elastico, Mecanismos eléctricos complejosMecanismos de otrosCuando la corriente eléctrica pasa por la bobina del electroimán 1, el inducido 2 atrae al electroimán 1 la membrana 3 e interrumpe, con la espiga a, los contactos del interruptor 4. Paralelamente al interruptor 4 está conectada la resistencia 5, gracias a lo cual, la intensidad de la corriente en el devanado del electroimán 1 cae tanto que el inducido 2 y la membrana 3, a fuerza de la elasticidad de la última, vuelven a la posición anterior, los contactos del interruptor se cierran de nuevo, etc. Así pues, surgen los frecuentes movimientos oscilatorios de la membrana 3 que provocan la resonancia.

Opción 1: Descargar (*.pdf)

Opción 2: Descargar (*.rar)

El encendido eléctrico de un motor por magneto solucionado

mecanismo del encendido electrico de un motor por magneto, Mecanismos eléctricos complejos

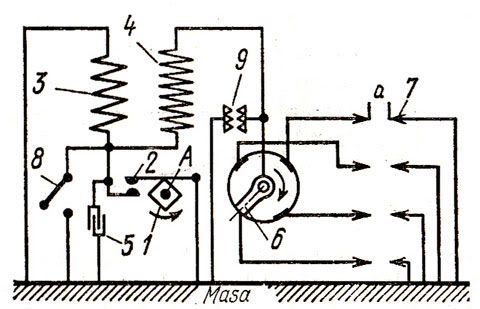

Al girar la leva 1 alrededor del eje inmóvil A se efectúa la desconexión del interruptor de corriente 2, a causa de lo cual, en los devanados primarios 3 y secundarios 4 del inducido de un magneto (no representado en el diseño) si induce fuerza electromotriz, aumentando la intensidad de la inducción por la presencia de los condensadores 5.

La gran fuerza electromotriz obtenida de este modo se transmite, con ayuda del distribuidor de corriente 6, a los electrodos de las bujías 7 y, venciendo la resistencia del espacio de chispa a, forma una descarga de chispas que sirve para encender la mezcla. Para la desconexión del encendido sirve el interruptor 8. Al conectar el interruptor 8, el devanado primario 3 se conecta a masa aparte del interruptor 2.

Debido a esto, la desconexión del interruptor no va acompañada del corte del circuito primario, así que en el devanado secundario 4 no puede inducirse una fuerza electromotriz suficiente para formar descargas de chispas en las bujías. Para evitar la destrucción del aislamiento, que puede ocurrir cuando surge en el devanado secundario 4 una tensión inducida mucho mayor que la existencia en el magneto cuando éste funcionando normalmente, se utiliza un cortacircuitos especial: el descargador de chispas 9.

Leer más ...

¿Como es el encendido eléctrico de un motor de seis cilindros?

mecanismo del encendido electrico de un motor de seis cilindros, Mecanismos eléctricos complejosMecanismos de otros

Con el giro de las levas 1 alrededor del eje inmóvil A se efectúa la desconexión de los interruptores de corriente 2, a causa de la cual en los devanados primarios 3 y secundarios 4 del inducido de un magneto (no representado en el diseño) se induce una fuerza electromotriz, aumentando la intensidad de la inducción por la presencia de los condensadores 5.

La fuerza electromotriz, obtenida de este modo, se transmite, con ayuda de los distribuidores de corriente 6, a los electrodos de las bujías 7, formando descargas por chispas que sirven para encender la mezcla en los cilindros. Para conectar y desconectar ambos magnetos, o cada uno por separado, sirve el conmutador 8 al cual están tendidos conductores desde los extremos de los devanados primarios de los magnetos. La manivela 9 del conmutador, que gira alrededor del eje inmóvil B, fijada en cuatro posiciones con ayuda de un muelle, efectúa diferentes combinaciones a masa de los extremos de los devanados primarios.

Leer más ...

Diseño de órgano elástico de la caja de resistencia de un aparato eléctrico

diseño de mecanismo con órgano elástico de la caja de resistencia de un aparato eléctrico.

Introduciendo (o extrayendo) el enchufe 1 en los alojamientos de las placas 2 se desconectan (o conectan) las resistencias 3, gracias a esto, siendo invariable la tensión de la fuente 4, se puede variar la intensidad de la corriente en el circuito. La variación de la intensidad de la corriente en el circuito conduce a la variación de la temperatura del hilo de alambre 5 con gran coeficiente de temperatura de dilatación.

Al calentarse, el hilo de alambre 5 se alarga y se encorva hacia abajo bajo la acción de la tensión del muelle 6. El muelle 6, al desplazarse hacia la izquierda, arrastra consigo el hilhttp://planos-cadcam.com/wp-admin/post-new.phpo de seda 8 que gira el rodillo 7. la aguja a, fijada en el rodillo 7 que gira alrededor de eje inmóvil A, varía, en este caso, su posición indicando la magnitud de la resistencia conectada.

Leer más ...
