Archivo de la categoría: Accesorios frigoríficos

Dimenciones de válvula para botella de amoniaco

dimenciones de valvulas a presión

Para dibuja a Escala de ampliación 1,25:1 en formato A3. Una vista en alzado del conjunto con indicación de las cotas más principales (cotas de montaje) y numeración de cada una de las piezas que lo componen.

El resto de lámina está formada por el despiece de dicho conjunto. Espesor de líneas 0,8 mm. (UNE 1033). Signos de trabajo según UNE 1037. Representación de partes roscadas según UNE 1041. Leer más

Válvula de seguridad para instalación frigorífica.

Válvula de seguridad para instalación frigorífica, cotas más principales cotas de montaje

Para dibujar a Escala 1:1 en formato A3, unidades del dibujo y para el plano en milimetros.

Una vista en alzado del conjunto (plano de conjunto) con indicación de las cotas más principales (cotas de montaje) y numeración de cada una de las piezas que lo componen.

El resto de lámina está formada por el despiece de dicho conjunto (plano de despiese).

Espesor de líneas 0,8 mm, UNE 1033. Leer más

Válvula de expansión de acción manual

Válvula de expansión de acción manual., Una vista en alzado del conjunto con indicación de las cotasmAs principales, cotas de montaje y numeración de cada unade las piezas que lo componen

Para dibujar a Escala 1:1 en formato A3.

Una vista en alzado del conjunto con indicación de las cotas más principales (cotas de montaje) y numeración de cada una de las piezas que lo componen.

El resto de lámina está formada por el despiece de dicho conjunto.

Espesor de líneas 0,8 mm UNE 1033.

Signos de trabajo según UNE 1037. Leer más

Válvula de servicio para compresor frigoríco y despiese

Válvula de servicio para compresor frigoríco, Para dibujar a Escala de ampliación 1,5:1 en formato A3.Dos vistas; la principal en alzado;una vista lateral izquierda en sección.

Para dibujar a Escala de ampliación 1,5:1 en formato A3.

Dos vistas;

  • la principal en alzado;
  • una vista lateral izquierda en sección.

En dichas vistas están indicadas las cotas más principales (cotas de montaje) y numeración de cada una de las piezas que lo componen.

Espesor de líneas 1mm.

Para el trazado consúltese la lámina: Válvula de servicio para compresor frigorífico (despiece), el archivo se encuentra más abajo

Este documento corresponde al plano de conjunto Leer más

Válvula para nivel, plano de conjunto y despiece

Valvula para nivel, Una vista en sección del alzado con la numeracion de cada una de las piezas que lo componen.

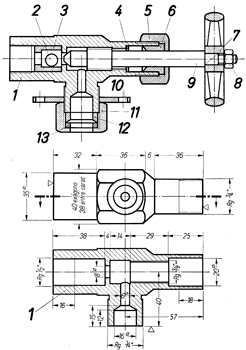

Válvula para nivel – Conjunto

Escala de ampliación 1,5:1 en formato A3.
Una vista en sección del alzado con la numeración de cada una de las piezas que lo componen.
Representación del cuerpo de válvula, en dos vistas.
Espesor de líneas 1mm, UNE 1033.
Representación de las partes roscadas según Une 1041.
Para el trazado consulte la lamina Válvula para nivel (despiece).

Descargar Archivos: Válvula para nivel, plano de conjunto

despiece Para dibujar a Escala de ampliacion formato A3.

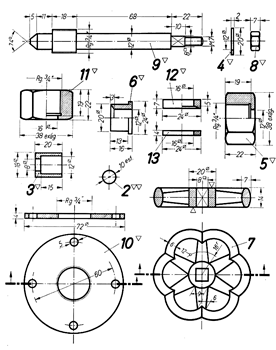

Válvula para nivel – despiece

Para dibujar a Escala de ampliación 1,5:1 en formato A3.
Esta lámina está formada por el despiece de la lámina anterior (Válvula para nivel).
Espesor de líneas 1mm. UNE 1033.
Signos de trabajo según UNE1037.
Representación de partes roscadas según UNE 1041.

Descargar Archivos:Válvula para nivel, plano de despiece
